Détails sur le produit:
|
Taille: | 100mm | Bâti: | Support de panneau |
---|---|---|---|
Chaîne de pression: | 3500 livres par pouce carré ou adapté aux besoins du client | Matériel de cas: | Acier inoxydable 304 |
Matériel de lentille: | Verre d'instrument | Tube de Bourton: | Bronze de phosphore |
Mouvement: | Laiton | Cadran: | Aluminium, double échelle |
Exactitude: | 1,6 | Liquide: | Huile de silicone, glycérine |

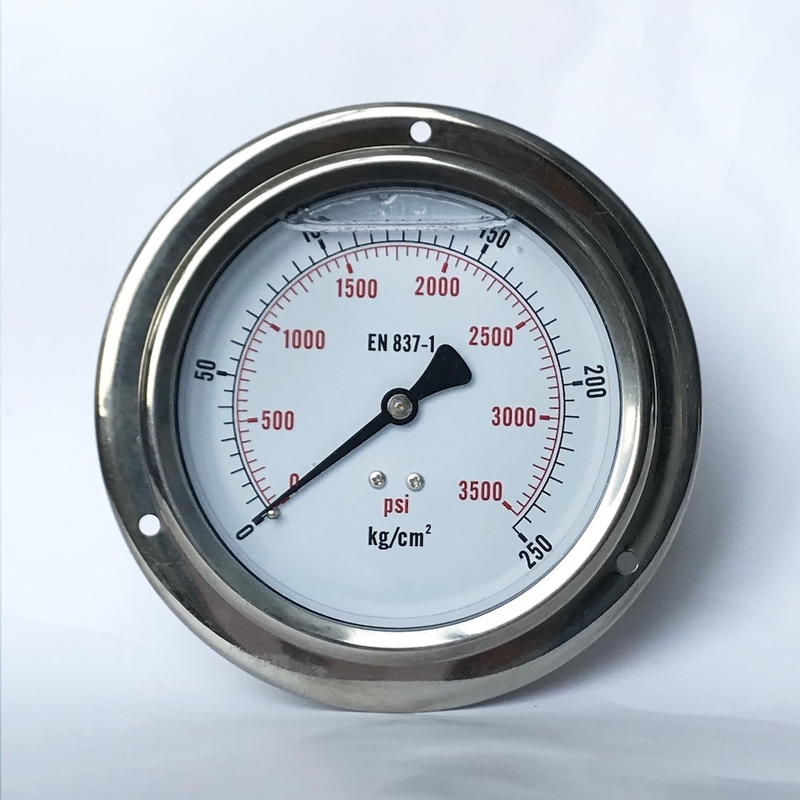

100mm manomètre d'huile de 3500 livres par pouce carré avec l'indicateur de pression rempli de liquide de bâti de panneau de bride
Description
Plus la viscosité liquide est haute, le plus grand sa capacité de amortissement. La raison de ceci est qu'amortissant des changements proportionnellement à la viscosité température-dépendante du liquide remplissant. Le degré approprié d'amortissement dépend des exigences d'exploitation que la mesure doit rencontrer, comme le temps de réponse d'indicateur, les extrémités de pression, la vibration et les changements de la pression. WESEN peut recommander les liquides spécifiques pour adapter à des applications de problème.
Applications
Pour des emplacements de mesure avec les charges élevées et les vibrations de pression dynamique
Pour les médias gazeux et liquides qui ne sont pas fortement visqueux ou se cristalliser et n'attaquera pas les pièces en laiton
L'hydraulique
Compresseurs, construction navale
Usages spéciaux
Vibration et résistant aux chocs
Particulièrement conception robuste
Complètement de l'acier inoxydable
Chaînes d'échelle jusqu'à 0… barres 1000
Conception | En 837-1 |
Diamètre nominal | 100mm |
Exactitude | 1,6, 1,0 |
Chaîne de pression | 3500 livres par pouce carré (adaptées aux besoins du client) |
Limitation de pression | 40mm, 50mm, 63mm : |
La température permise | Ambiant : -20… °C +60 |
Protection d'entrée | IP65 |
Effet de température | Quand la température du système de mesure dévie de la température de référence (°C) +20 : ± maximal K 0.4 %/10 de l'envergure |
Connexion de processus | Laiton |
Élément de pression | Laiton, C ou type hélicoïdal |
Mouvement | Laiton |
Cadran | En aluminium, coloré, sans goupille d'arrêt d'indicateur Lettrage noir |
Indicateur | En aluminium |
Cas | Acier inoxydable |
Anneau | Acier inoxydable |
Fenêtre | Plastique, verre, verres de sûreté |
Unité | barre, livre par pouce carré, kg/cm2, kPa, MPA |
Fil | G, BSP, PINTE, BSPT, TNP |
Options | L'autre fil de processus de connexion Bride de support extérieure Support |
Dimensions
Taille | Dimensions dans le millimètre | Poids en kilogramme | |||||||||
a | b | b2 | D1 | D2 | e | f | G | h | Commutateur | ||
50 | 12 | 30 | 55 | 55 | 50 | 5,5 | - | 1/4" | 48 | 14 | 0,15 |
63 | 13 | 32 | 56 | 68 | 62 | 6,5 | - | 1/4" | 54 | 14 | 0,21 |
100 | 15,5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2 » | 87 | 22 | 0,80 |
L'information de commande
Taille modèle/cadran/chaîne de pression/connexion/options de processus
