Détails sur le produit:
|
Taille: | 63mm | Bâti: | Direction axiale |
---|---|---|---|
Chaîne de pression: | barre 1,6 ou adapté aux besoins du client | Matériel de cas: | 316 SOLIDES SOLUBLES, 304 SOLIDES SOLUBLES |
Matériel de lentille: | Verre d'instrument | Tube de Bourton: | Bronze de phosphore |
Mouvement: | Laiton | Cadran: | Aluminium |
Exactitude: | 1,6 | Liquide: | Huile de silicone, glycérine |
Surligner: | 304SS a bridé indicateur de pression,Indicateur de pression à flasque par bâti axial,boîtier en acier inoxydable rempli d'huile d'indicateur de pression |

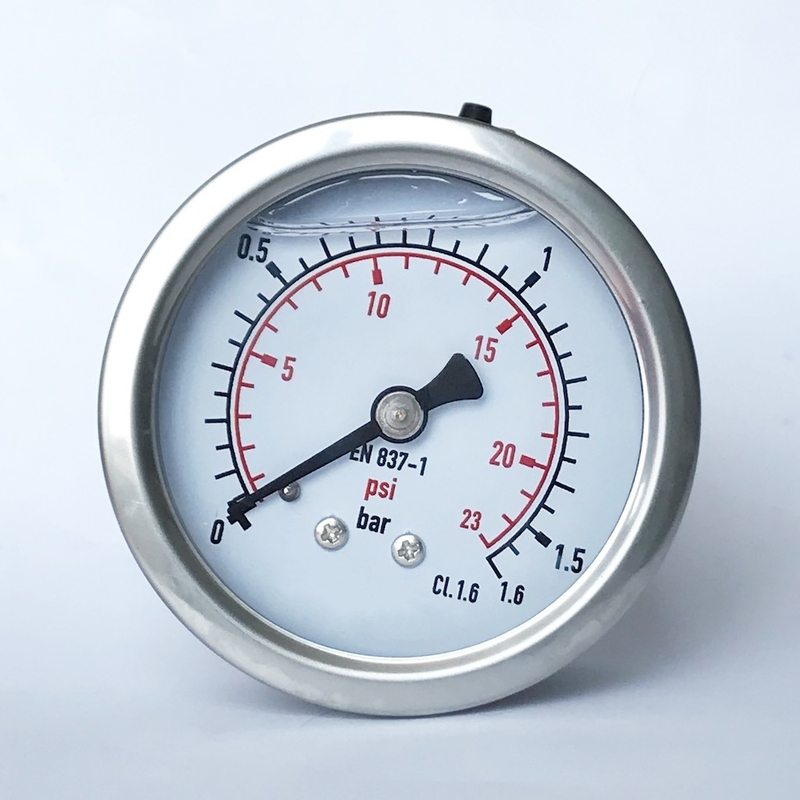

2,5 pouces de barre et manomètre mouillé en laiton 1/4" de pièces de double échelle de livre par pouce carré indicateur de pression rempli liquide de bâti axial de TNP
Description
Le liquide a rempli indicateurs de pression sont conçus pour l'usage sur des unités de puissance, des pompes, des machines de hydraulique-nettoyage, des presses, des compresseurs de moteur, des turbines, des usines de moteurs diesel, chimiques, pétrochimiques et de frigorification et sur les machines et l'équipement où les pressions de palpitation ou les vibrations mécaniques sont évidentes. Elles peuvent être employées avec les médias gazeux ou liquides qui ne corrodent pas l'alliage de cuivre et qui n'ont pas de grande viscosité ou ne se cristallisent pas.
Les changements de amortissement sont proportionnellement à la viscosité température-dépendante du liquide remplissant. Le degré approprié d'amortissement dépend des exigences d'exploitation que la mesure doit se réunir, de telles, en tant que le temps de réponse d'indicateur, les extrémités de pression, la vibration, et changements de pression.
Applications
Pour des emplacements de mesure avec les charges élevées et les vibrations de pression dynamique
Pour les médias gazeux et liquides qui ne sont pas fortement visqueux ou se cristalliser et n'attaquera pas les pièces en laiton
L'hydraulique
Compresseurs, construction navale
Usages spéciaux
Vibration et résistant aux chocs
Particulièrement conception robuste
Complètement de l'acier inoxydable
Chaînes d'échelle jusqu'à 0… barres 1000
Conception | En 837-1 |
Diamètre nominal | 63mm |
Exactitude | Acc.1.6 |
Chaîne de pression | barre 1,6 (adaptée aux besoins du client) |
Limitation de pression | 40mm, 50mm, 63mm : |
La température permise | Ambiant : -20… °C +60 |
Protection d'entrée | IP65 |
Effet de température | Quand la température du système de mesure dévie de la température de référence (°C) +20 : ± maximal K 0.4 %/10 de l'envergure |
Connexion de processus | Laiton |
Élément de pression | Laiton, C ou type hélicoïdal |
Mouvement | Laiton |
Cadran | En aluminium, coloré, avec la goupille d'arrêt d'indicateur Lettrage noir |
Indicateur | En aluminium |
Cas | Acier inoxydable |
Anneau | Acier inoxydable |
Fenêtre | Plastique, verre, verres de sûreté |
Unité | barre, livre par pouce carré, kg/cm2, kPa, MPA |
Fil | 1/4 G, BSP, PINTE, BSPT, TNP |
Options | L'autre fil de processus de connexion Bride de support extérieure Support |
Dimensions
Taille | Dimensions dans le millimètre | Poids en kilogramme | |||||||||
a | b | b2 | D1 | D2 | e | f | G | h | Commutateur | ||
50 | 12 | 30 | 55 | 55 | 50 | 5,5 | - | 1/4" | 48 | 14 | 0,15 |
63 | 13 | 32 | 56 | 68 | 62 | 6,5 | - | 1/4" | 54 | 14 | 0,21 |
100 | 15,5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2 » | 87 | 22 | 0,80 |
L'information de commande
Taille modèle/cadran/chaîne de pression/connexion/options de processus
