Détails sur le produit:
|
Deaign: | EN837-1 | TAILLE: | 40mm |
---|---|---|---|
Bâti: | Inférieur, radial | Chaîne de pression: | barre 400 ou adapté aux besoins du client |
Matériel de cas: | ABS | Matériel de lentille: | Acrylique |
Tube de Bourton: | Bronze de phosphore | Mouvement: | Laiton |
Cadran: | aluminium | Exactitude: | 2,5 |
Surligner: | Indicateur de pression inférieur de bâti de caisse d'ABS,indicateur de pression inférieur de bâti de 40mm,Manomètre industriel de 400 barres |

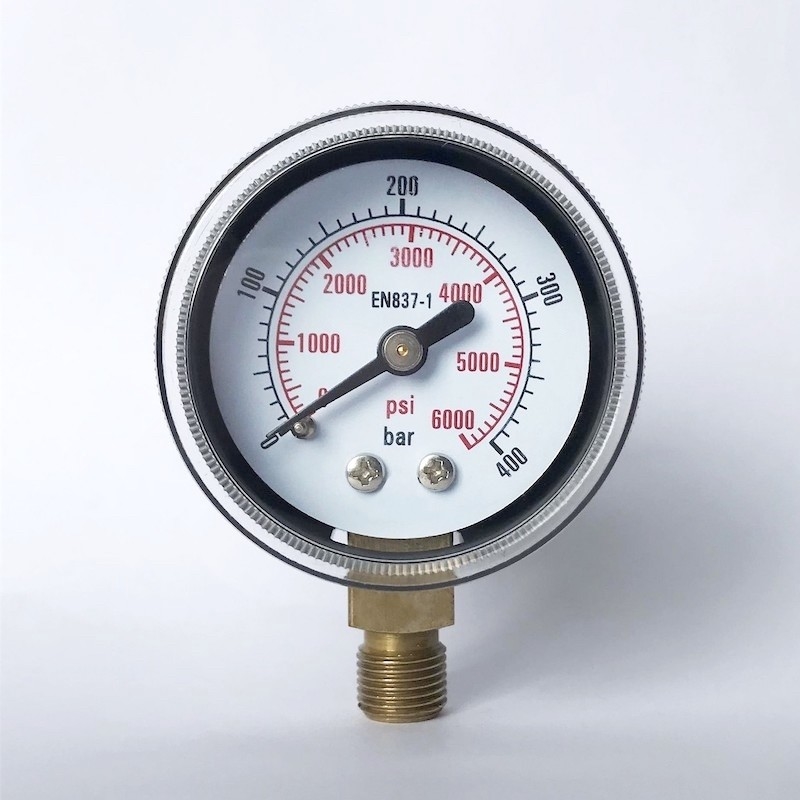

indicateur de pression de service mouillé en laiton de pièces de manomètre industriel de barre du boîtier en plastique 400 de 40mm
Description
Les mesures de service de boîtier en plastique est résistance de la rouille car le cas est ABS et lentille en plastique à vis. La mesure convient aux médias de fonctionnement non corrosifs au bronze de laiton ou de phospher. L'eau, air, gaz, pompe, compresseur, régulateur et tout autre fluide de travail pas dans la corrosion. Mesure sèche d'usage universel précise et fiable avec le vide et les gammes composées, et caisse d'ABS ou en acier. Idéal pour des applications comprenant l'hydraulique, le système pneumatique, médical, pompes, compresseurs, contrôles de réfrigération et plus.
Applications
Pour les médias gazeux et liquides qui ne sont pas fortement visqueux ou se cristalliser et n'attaquera pas des pièces d'alliage de cuivre.
Système pneumatique
Technologie de chauffage et de climatisation
Technologie médicale
Usages spéciaux
Fiable et rentable
Conception par en 837-1
Diamètre nominal 40, 50, 63, 80, 100 et 160
Chaînes d'échelle jusqu'à 0… barres 400
Conception |
En 837-1 |
Diamètre nominal |
40mm |
Exactitude |
2,5 |
Chaîne de pression | barre 400 (adaptée aux besoins du client) |
Limitation de pression |
Régulier : 3/4 valeur complète de x |
La température permise |
Ambiant : -20… °C +60 |
Effet de température |
Quand la température du système de mesure dévie de la température de référence (°C) +20 : ± maximal K 0.4 %/10 de l'envergure |
Connexion de processus |
Laiton |
Élément de pression |
Laiton, C ou type hélicoïdal Tube de bourdon |
Mouvement | Laiton |
Cadran | En aluminium, blanc, avec la goupille d'arrêt d'indicateur Lettrage noir/rouge |
Indicateur | En aluminium |
Cas | Plastique |
Fenêtre | Acrylique |
Options |
L'autre connexion de processus |
Dimensions
bâti inférieur (radial)
Taille de cadran | Dimensions dans le millimètre | Poids en kilogramme | |||||
a | b | D | G | h | Commutateur | ||
40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
montez de retour (axial)
Taille de cadran | Dimensions dans le millimètre | Poids en kilogramme | ||||
b1 | b2 | D | G | Commutateur | ||
40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
L'information de commande
Taille modèle/cadran/chaîne de pression/connexion/options de processus
FAQ
Q1. Est-ce que je peux avoir une commande d'échantillon pour l'indicateur de pression ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: 15 jours pour l'échantillon se préparant, 25 jours ouvrables à la production en série.
Q3. Avez-vous une limite de MOQ pour l'ordre d'indicateur de pression ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible.
Q4. Comment est-ce que vous embarquez-vous les marchandises et combien de temps il prend pour arriver ?
: Bateau par DHL, UPS, Fedex ou TNT. Cela prend 3-5 jours pour arriver. Ligne aérienne et mer embarquant également facultatif.
Q5. Comment procéder une commande pour l'indicateur de pression ?
: Faites-premièrement nous connaître vos conditions ou application. Fournissez le modèle, taille de cadran, chaîne de pression, connexion de processus, options.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous arrangeons la production.
Q6. Est-il CORRECT d'imprimer mon logo sur le produit d'indicateur de pression ?
: Oui. Veuillez nous informer formellement avant notre production.
Q7 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 12 mois à nos produits.
Q8 : Comment traiter le défectueux ?
: Premièrement, nos produits sont fabriqués dans le système strict de contrôle de qualité et le taux défectueux sera moins de 0,04%.
Deuxièmement, au cours de la période de garantie, nous enverrons de nouveaux manomètres avec la nouvelle commande pour la petite quantité. Pour les produits défectueux en lots, nous les réparerons et les renvoyer à vous ou à nous peuvent discuter la solution comprenant le rappel selon la vraie situation.
