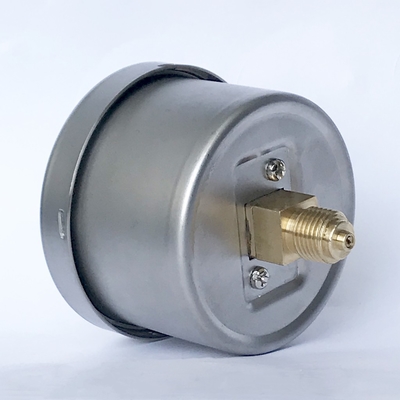

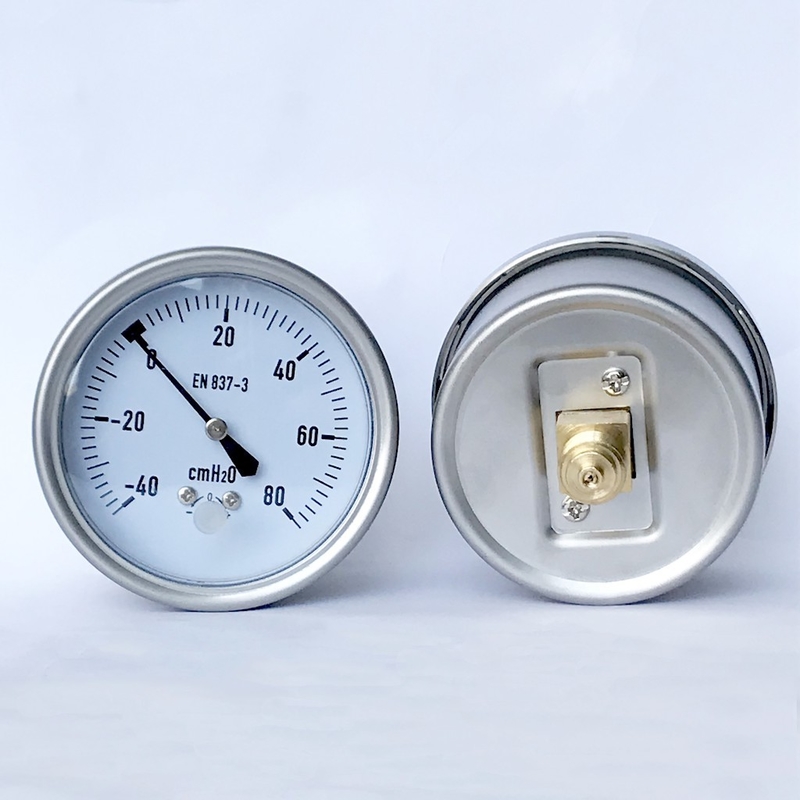

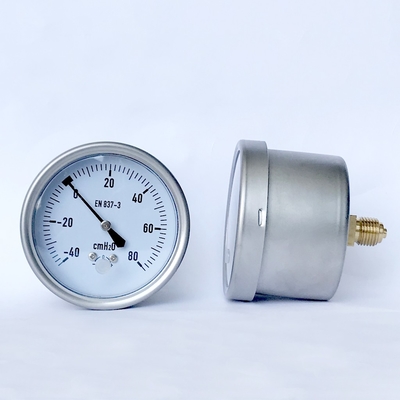

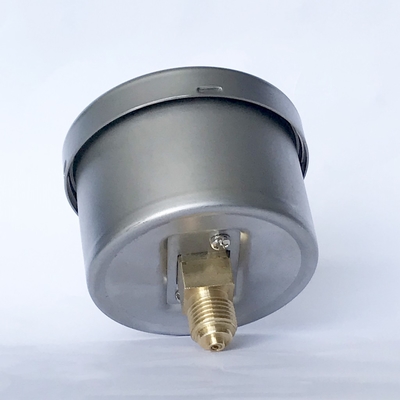

bas manomètre en laiton de soufflets de l'indicateur de pression de capsule de pression de 50mm 80 mmH2O Internals
Description
Les indicateurs de pression de tube de bourdon ont des limitations de gamme avec la plus basse gamme étant de 10 livres par pouce carré. Quand vous devez mesurer au-dessous de cette gamme vous aurez besoin d'un élément de détection différent. Quand vous devez mesurer la pression très basse ou le vide, les mesures de basse pression avec une conception de capsule peuvent mesurer aussi bas que 1" H2O.
Un élément de détection de capsule se compose de deux disques ondulés en métal d'en laiton ou l'acier inoxydable a fusionné. Un changement de pression fera augmenter ou contracter les disques, et ce mouvement est transféré à l'indicateur par un mécanisme de mouvement de pignon.
Vous pouvez utiliser cette mesure rentable pour mesurer la basse pression très avec précision avec les exactitudes jusqu'à ±1.0%. La taille de cas a un impact direct sur l'exactitude. L'élément de capsule est placé verticalement à l'intérieur du cas d'une mesure de basse pression. Plus la pression mesurée est inférieure, plus le secteur du diaphragme est grand et plus le diamètre de cas est grand.
Applications
Mesure de basse pression pour des applications dans un environnement contrôlé
Idéal pour la pression de mesure, vide dans des demandes médicales, environnementales, et de laboratoire de surveillance de contenu et de filtre
Pour des médias gazeux, secs et non-aggresive
Usages spéciaux
Ajustement nul d'avant
Connexions spéciales sur demande
Chaînes d'échelle de 0/10 InWC (25 mbar)
Caractéristiques
|
Conception
|
En 837-3
|
|
Diamètre nominal
|
63mm |
|
Exactitude
|
± 1,6 de valeur complète
|
| Chaîne de pression |
80 cmWC de cmH2O 80 (adapté aux besoins du client) |
| Gammes standard |
2" : 0… 25 InWC (60 mbar) à 0… 250 InWC (600 mbar)
½ 2 » : 0… 10 InWC (25 mbar) à 0… 250 InWC (600 mbar) ou tous autres vide équivalent ou gammes combinées de pression et de vide
|
| Échelles standard |
InH2O/mmH2O
once sq.in/mmH2O
once sq.in/InH2O
Livre par pouce carré
|
|
Limitation de pression
|
Régulier : valeur complète
Fluctuation : valeur complète
|
|
La température permise
|
Ambiant : -20… °C +60
Milieu : maximum de +100 °C
|
|
Effet de température
|
Quand la température du système de mesure dévie de la température de référence (°C) +20 : ± maximal 0,5 %/10 K de l'envergure
|
|
Connexion de processus
|
SUS 316 |
|
Élément de pression
|
SUS 316 |
| Mouvement |
SUS 304 |
| Cadran |
Lettrage en aluminium, blanc, noir |
| Indicateur |
En aluminium |
| Cas |
Acier noir, acier peint |
| Fenêtre |
Acrylique, verre |
| Ajustement nul |
À l'avant |
| Options |
L'autre connexion de processus
Bride de support extérieure
Support
|
Dimensions
| Taille |
Dimension en pouces |
Poids en livres |
| a |
b |
b1 |
b2 |
D |
G |
h |
Commutateur |
| 2" |
- |
- |
1,10 |
1,89 |
50 |
1/4" TNP |
- |
0,55 |
0,20 |
| ½ 2 » |
0,37 |
1,57 |
1,44 |
2,19 |
63 |
1/4" TNP |
2,00 |
0,55 |
0,44 |
L'information de commande
Taille modèle/cadran/chaîne de pression/connexion/options de processus
FAQ
Q1. Est-ce que je peux avoir une commande d'échantillon pour l'indicateur de pression ?
: Oui, nous faisons bon accueil à l'ordre d'échantillon pour examiner et vérifier la qualité. Les échantillons mélangés sont acceptables.
Q2. Que diriez-vous du délai d'exécution ?
: 15 jours pour l'échantillon se préparant, 25 jours ouvrables à la production en série.
Q3. Avez-vous une limite de MOQ pour l'ordre d'indicateur de pression ?
: Bas MOQ, 1pc pour la vérification d'échantillon est disponible.
Q4. Comment est-ce que vous embarquez-vous les marchandises et combien de temps il prend pour arriver ?
: Bateau par DHL, UPS, Fedex ou TNT. Cela prend 3-5 jours pour arriver. Ligne aérienne et mer embarquant également facultatif.
Q5. Comment procéder une commande pour l'indicateur de pression ?
: Faites-premièrement nous connaître vos conditions ou application. Fournissez le modèle, taille de cadran, chaîne de pression, connexion de processus, options.
Deuxièmement nous citons selon vos conditions ou nos suggestions.
Troisièmement le client confirme les échantillons et les endroits déposent pour l'ordre formel.
Quatrièmement nous arrangeons la production.
Q6. Est-il CORRECT d'imprimer mon logo sur le produit d'indicateur de pression ?
: Oui. Veuillez nous informer formellement avant notre production.
Q7 : Offrez-vous garantissez-vous pour les produits ?
: Oui, nous offrons 12 mois à nos produits.
Q8 : Comment traiter le défectueux ?
: Premièrement, nos produits sont fabriqués dans le système strict de contrôle de qualité et le taux défectueux sera moins de 0,04%.
Deuxièmement, au cours de la période de garantie, nous enverrons de nouveaux manomètres avec la nouvelle commande pour la petite quantité. Pour les produits défectueux en lots, nous les réparerons et les renvoyer à vous ou à nous peuvent discuter la solution comprenant le rappel selon la vraie situation.
